PCB钻孔（CNC钻铣）产生的是环氧树脂+玻纤+铜箔混合粉尘，单台钻机40–100个主轴，粉尘量大且细。必博环保采用「钻机台面密闭抽风+中央真空系统+防静电滤筒」方案，单台钻机风量800–1500m³/h，主管风速 22m/s防止铜粉沉积。

   一、钻孔工序粉尘特点

   ·主轴多：一台CNC钻机40–120个主轴同时钻孔，粉尘产生量大。

   ·粒径细：钻头直径0.1–0.3mm，钻出的粉D50约5–15μm。

   ·含铜：铜粉导电，在真空风管内摩擦带电，有引燃环氧粉风险。

   ·设备密集：一个车间30–60台钻机，总风量可达30000–60000m³/h。

  二、必博方案

  钻机抽风：每台钻机台面装密闭侧吸罩，主轴加工区保持-50Pa负压。单台钻机风量按1000m³/h设计，风管DN160。

  中央真空：30台钻机总风量30000m³/h，主管DN700，主管风速20m/s。前置旋风分离器（直径Φ1200），先把大颗粒铜粉和环氧粗粉分离，可回收铜粉。

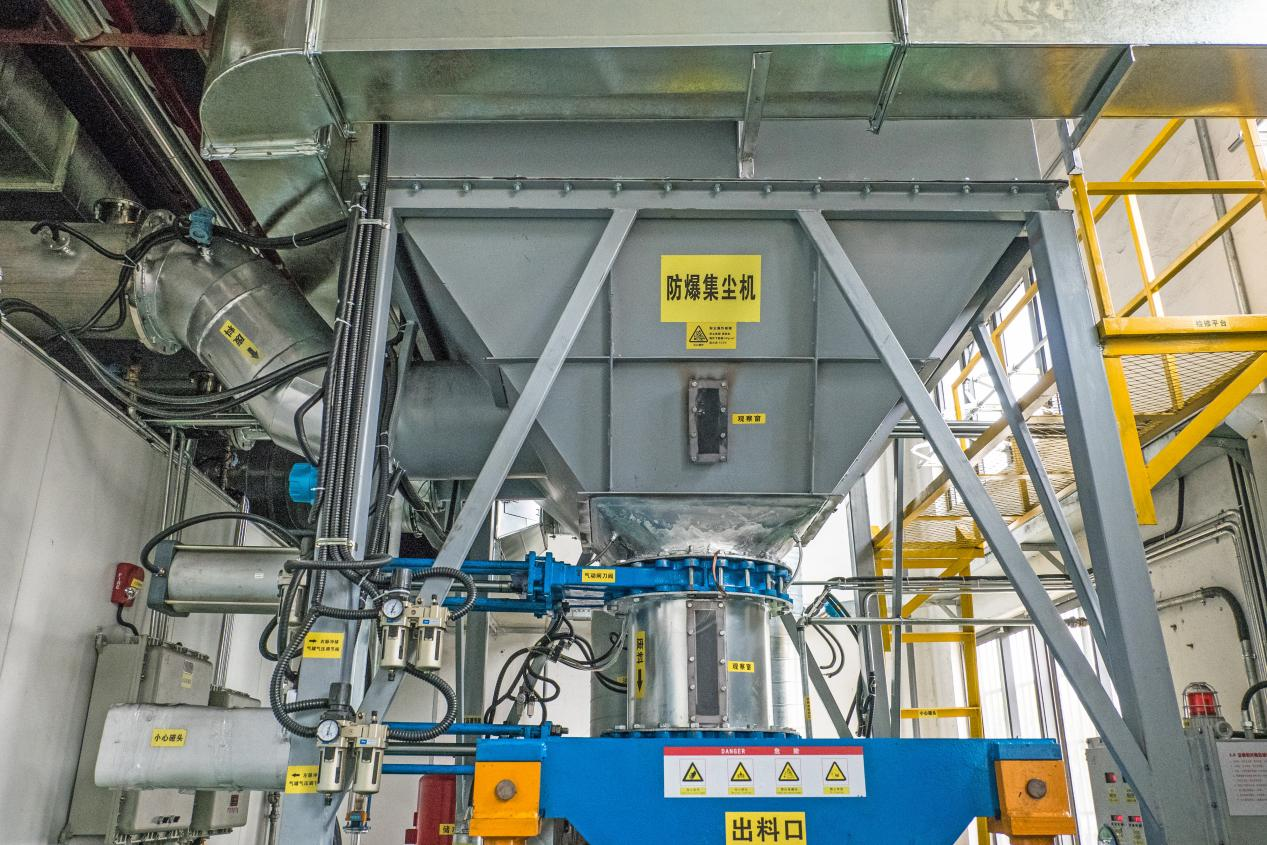

  过滤：细粉进入防爆除尘器，滤筒选防静电聚酯覆膜，Φ325×660，共120支。滤筒表面电阻≤10?Ω，对0.5μm颗粒效率≥99.9%。

  防爆：主管装火花探测熄灭系统（铜粉在管内摩擦可能产生火花），除尘器装泄爆片DN500。风机用防爆型，装在净气侧。

  三、案例

  苏州某PCB厂钻孔车间50台钻机，总风量50000m³/h。原用普通中央集尘器，滤袋6个月堵塞一次，铜粉回收率低。必博改造：防爆除尘器1台，前置Φ1500旋风分离器，主管加厚耐磨风管。运行后旋风分离器月回收铜粉约3吨，滤袋寿命延长到24个月。

  四、常见问题

  Q：PCB钻孔和锣板粉尘可以共用除尘系统吗？

  A：可以，都是环氧+玻纤+铜粉混合物。但锣板机粉尘量大（刀头粗），钻机粉尘量小且细，建议主管分路进入除尘器，便于风量平衡。

  Q：钻孔粉尘排放执行什么标准？

  A：PCB园区一般要求颗粒物≤10mg/m³。必博PTFE覆膜滤筒可稳定做到≤5mg/m³。

  Q：钻机自带吸尘器为什么要中央除尘？

  A：单机吸尘器容量小，8小时班次就要清理2–3次，工人劳动强度大。中央系统24h连续运行，自动卸灰，只需要每周清一次集尘桶。
