RTO焚烧炉原理是单个蓄热室在进气、清扫、排气三种状态之间反复切换，当一个循环后，VOCs始终进入到上一循环时排出净化气的蓄热室，而原来进入VOCs的蓄热室则用净化气或空气清扫，并将残留的未反应VOCs送回至燃烧室进行氧化，然后与净化气一起从冲洗过的蓄热室排出。下面RTO焚烧炉厂家小编必博环保详细介绍下RTO焚烧炉主要结构。

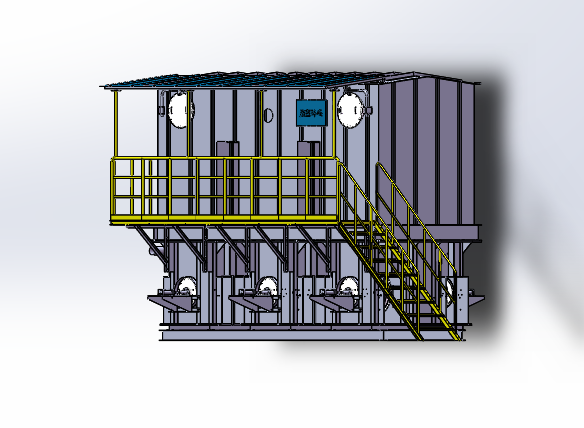

　　RTO焚烧炉炉体

　　炉体由两个或多个蓄热室和一个燃烧室组成。每个蓄热室依次执行预热、吹扫和蓄热等功能。外壳采用碳钢板，外表面有加强筋，外壳密封严密，外表面涂有耐热漆。

　　RTO焚烧炉保温

炉体燃烧室和再生室采用耐火硅酸铝保温，耐热1200℃。内部绝缘由两层组成，包括一层陶瓷纤维毡和一层陶瓷纤维模块。耐热钢骨架设置在固定在炉壳上的陶瓷纤维模块上，外表面涂有耐热石膏。

RTO焚烧炉陶瓷蓄热体

　　陶瓷蓄热器，填料由多层齿形陶瓷片组成，其独特的结构设计具有比表面积大、热容量大、传热快、压力损失小、防污堵的特点，具有蜂窝陶瓷的特点。

　　RTO焚烧炉燃烧系统

　　使用McKesson/北美燃烧器，天时燃烧器。该系统包括燃烧控制器、火焰探测器、高压点火器和相应阀门的组合。炉膛内的高温传感器可以反馈炉膛温度信息，用于控制燃烧器的加热能力，将炉膛温度稳定在800℃左右。

　　RTO焚烧炉风向切换阀

　　所有RTO风向切换阀均为直推式盖阀，阀门精度高、泄漏量低、寿命长、启闭快、可靠性高。执行机构采用电磁阀或气缸等气动执行机构，气动执行机构的压缩空气压力为0.4～0.6MPa。

　　RTO控制系统

系统采用PLC可编程控制。该系统主要由调整对象（炉内温度）、检测元件、调节器、执行器等组成。控制柜配有人机界面（HMI）装置，用于现场操作提示、故障报警、运行参数显示、控制参数设置、设备控制。
