一、项目概览

项目名称：天津焊接除尘设备工程案例

天津某汽车零部件有限公司坐落于天津开发区，是设计、开发、生产轿车零部件的外商独资上市集团公司。

粉尘来源、类型：粉尘产生点主要为打磨生产时，产生的焊接烟尘与打磨粉尘.

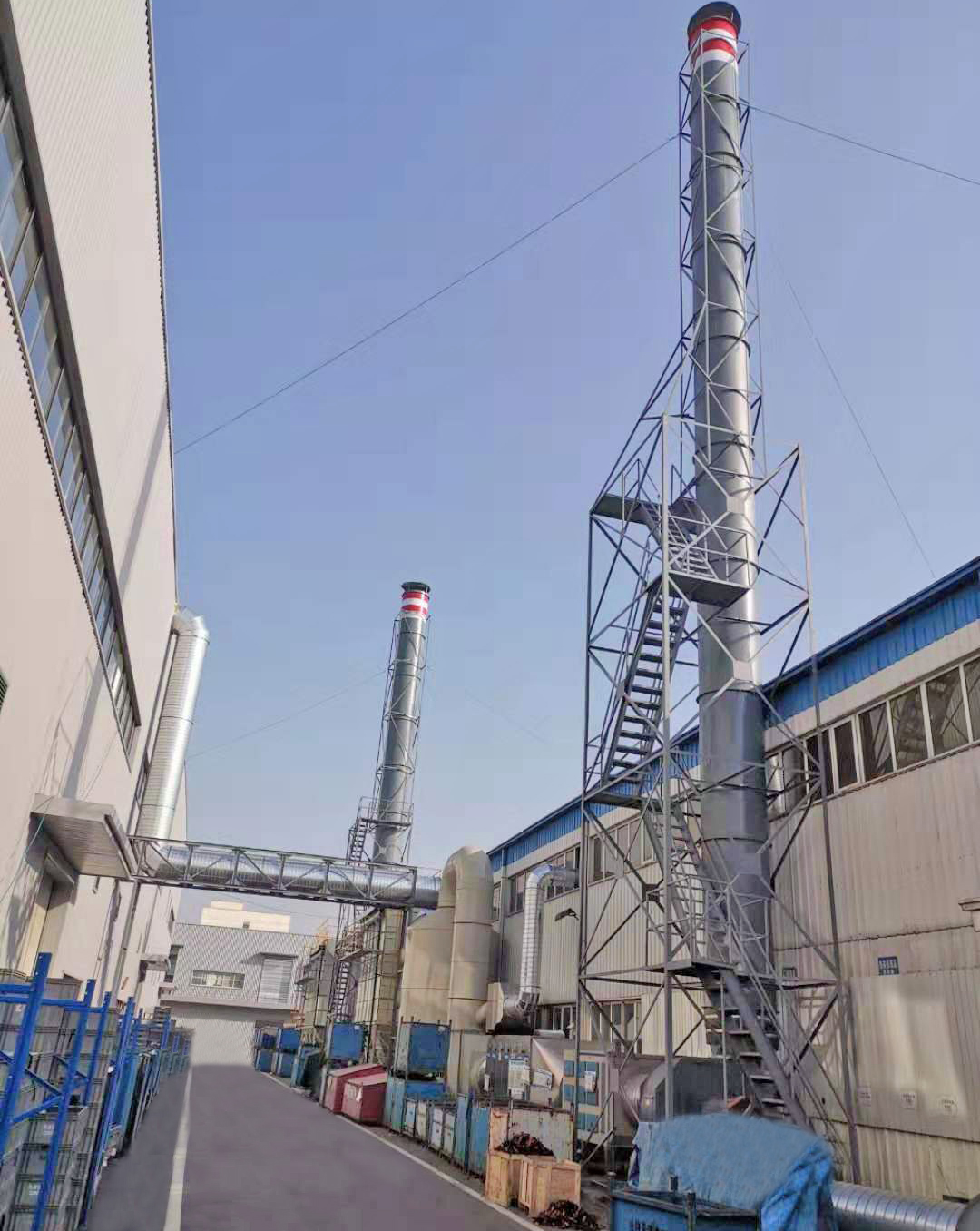

天津焊接粉尘治理工程

处理规模：总风量为108000m³/h

项目所在地：天津

客户要求：处理后的粉尘排放执行GB16297-1996表2中其它颗粒物排放限值要求。

主要处理工艺：本项目产生的粉尘由连接在设备上的吸尘支管收集，汇入主管道，然后进入集尘机进行过滤处理，粉尘会由内部滤袋过滤吸附，洁净的气体由风机抽出经排气管排放。风机提供抽风动力，滤袋上吸附的粉尘采用脉冲阀打气清灰，粉尘掉落集尘机漏斗进入灰桶（灰桶内粉尘需定期清理）。

处理目标：P2排气筒排放的颗粒物执行《大气污染物综合排放标准》（GB16297-1996）表2新污染源大气污染物排放限值：

污染物	排气筒	高度允许	排放限值	执行标准
名称	高度	排放速度^注	（^mg/m³）
	（^m）	（kg/h）
颗粒物	25	14.45	120	GB16297-1996表2中其它颗粒物排放限值要求
注：1. 排放速率通过内插法计算其高度允许排放速率。 P1、P2排气筒周围200米范围内的高建筑为建设单位职工餐厅，高度约为18.3m，可以满足标准规定的“高出周围200m半径范围的建筑5m以上”的要求。

工艺设备特点及处理结果：

1、根据粉尘成分以及特点，本项目适合选用焊接除尘设备。

2、粉尘经支风管汇集到主风管，连接到粉尘系统净化处理，达标粉尘由排气管排放。

3、通过集气罩对每个工位产生粉尘进行点对点收集，收集后的粉尘由连接在设备上的吸尘支管收集，汇入主管道，然后进入集尘机进行过滤处理，粉尘会由内部滤袋过滤吸附，洁净的气体由风机抽出经排气管排放。风机提供抽风动力，滤袋上吸附的粉尘采用脉冲阀打气清灰，粉尘掉落集尘机漏斗进入灰桶（灰桶内粉尘需定期清理）。

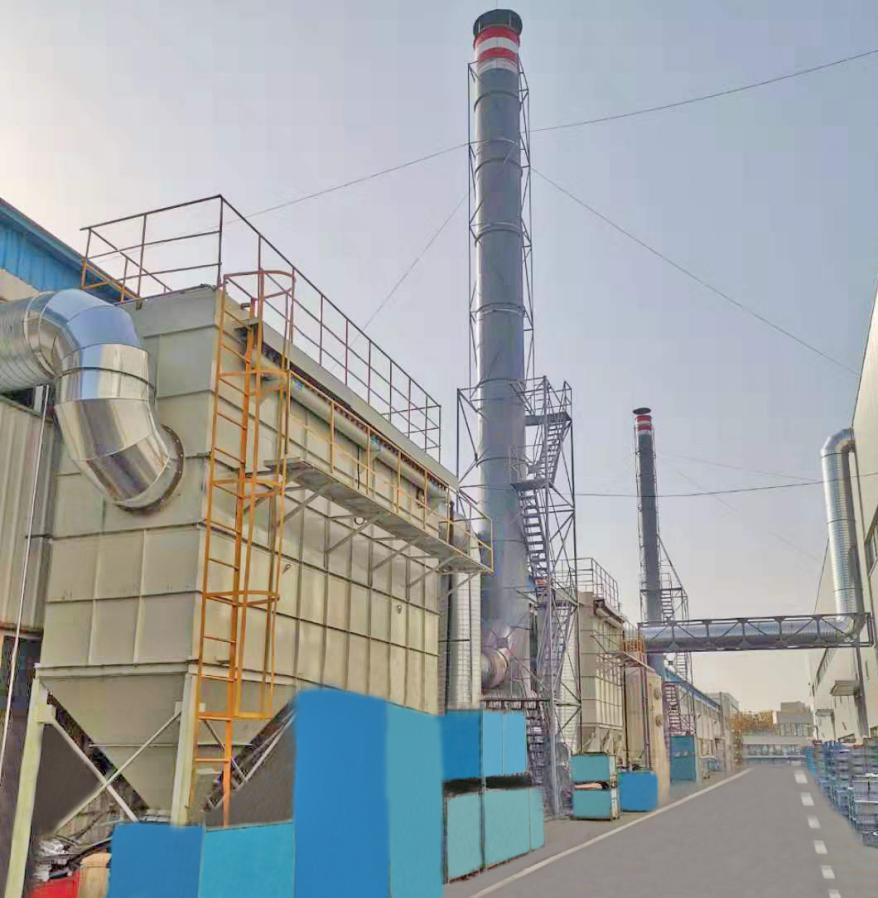

天津焊接除尘设备

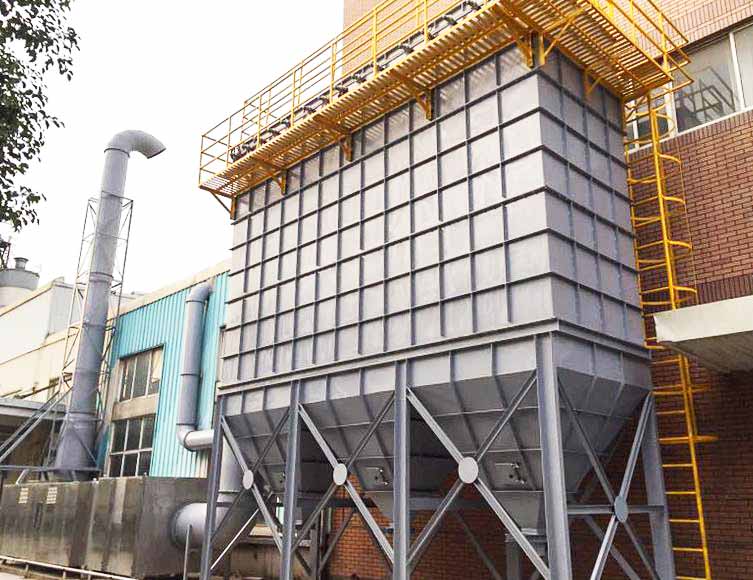

二、关于焊接除尘设备-滤袋除尘器

设备简介：运转时含尘空气导入滤室中，滤室内设有许多过滤器材，内侧装有可将过滤器材撑开的支架笼，含尘空气从过滤器材外侧向内侧通过，粉尘被隔绝附着于过滤器材表面，经一定时间后由一程控器，控制设置于清净室上部的电磁阀，导引膜片阀导入压缩空气进入支管，以周期性短时间喷射出，喷射出之压缩空气通过文式管，在这时由于喷射效果，大量之二次空气随之被导入过滤器材内，使过滤器材内压力升高、过滤器材膨胀。这一效果使得过滤器材产生震动及逆流空气，使附着于过滤器材上之粉尘在瞬间震落。重复上述动作达到可连续、安定、风量变动小，过滤器材磨损少，故障少。

应用场景：焊接打磨、涂料油墨、家居建材、PCB电子、汽车饰件、电力设备涂装、化工、锂电池电源、航空航天新材料和垃圾焚烧站等行业。

焊接除尘设备特点：(1)除尘效率高，采用不织布滤袋，过滤开始时过滤器材有较大过滤效率，成不稳定状态，当过滤状态开始含尘空气进入后，滤材表面之粉尘渗透到滤材中产生一次过滤层，当此过滤层产生后滤材呈稳定状态，而过滤时、逆洗时、逆洗后之滤材达集尘效率；

(2)压力损失变化小，压力损失与处理风量、含尘浓度、粉尘性质、粉尘粒度有关，在一次过滤层形成后，集尘机的逆洗机构在正常运转时能瞬间逆洗震落粉尘，所产生之压力损失小且维持稳定；

(3)处理风量大，脉动逆洗式集尘机处理风量：依过滤粉尘种类不同可达到1.1-2.0 m³/min的允许范围。相对处理风量大、过滤面积减少、设备设置面积小的优点；

(4)高粉尘浓度场合适用，脉动逆洗式集尘机适用于含尘浓度为0.05-10kg/m³的粉尘处理，对于粉尘浓度高的场所使用时，也可省略旋风集尘装置或沉降槽等, 脉动逆洗式集尘机可直接处理；

(5)维修保养容易，脉冲逆洗式除尘器逆洗装置可动件少,所以故障少,维修保养相对减少且容易。
