       2020新年伊始,在遇到严重疫情冲击和员工复工艰难的情况下,必博环保勇于担当,共克时艰,全力保障扬州客户废气处理设备按时出货和安装,为公司新年头单扬州线路板废气处理工程成功案例。下面介绍该项目废气处理系统设计方案。

    必博环保办公大楼

    必博环保公司办公大楼



    一、项目由来

    江苏扬州某科技股份有限公司是一家柔性线路板研发商,深圳证券交易所上市,主要从事笔记本电脑输入设备核心部件的研发、制造和销售,其线路板制造车间需增加配套环境治理设施,对酸、含氰、有机废气等有害气体进行净化处理。必博环保很荣幸地参与了该项目的方案投标并顺利中标,包括方案设计、废气处理设备制造、施工安装和调试保修等服务。

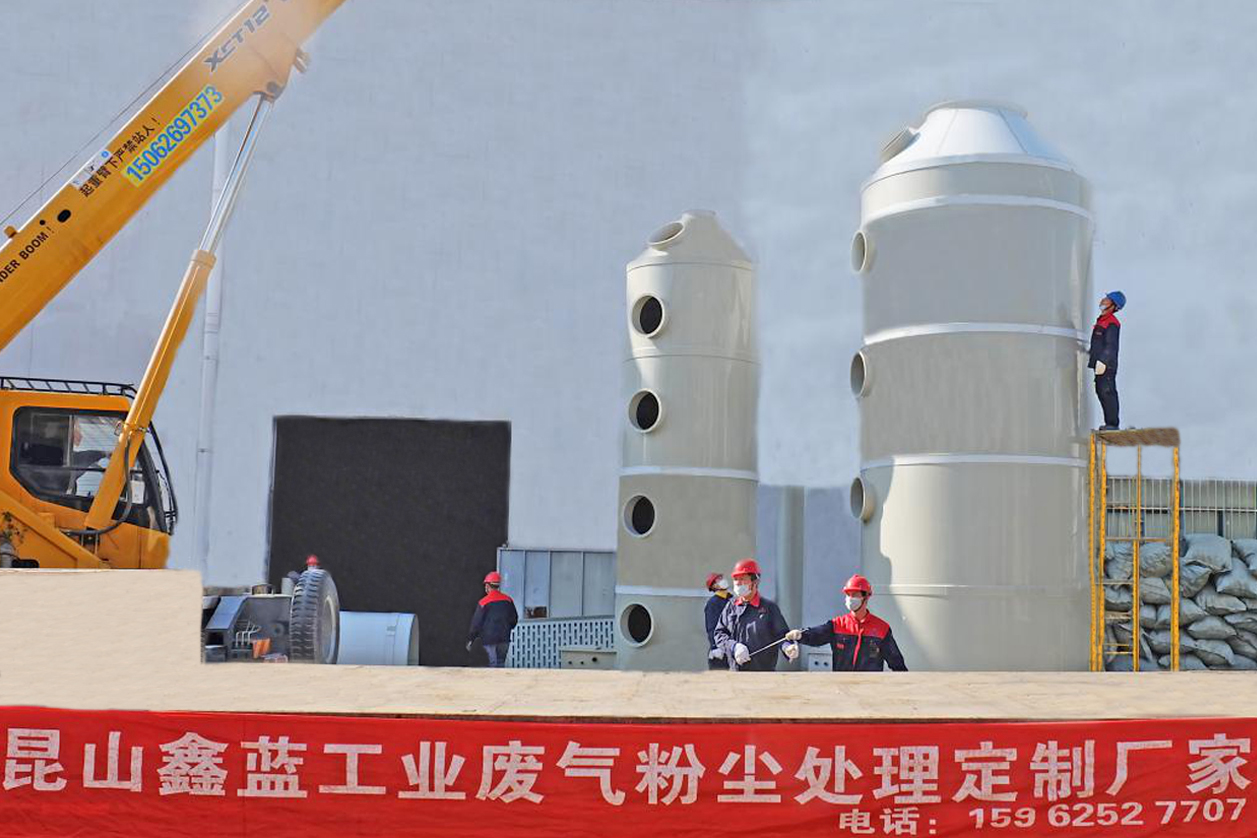

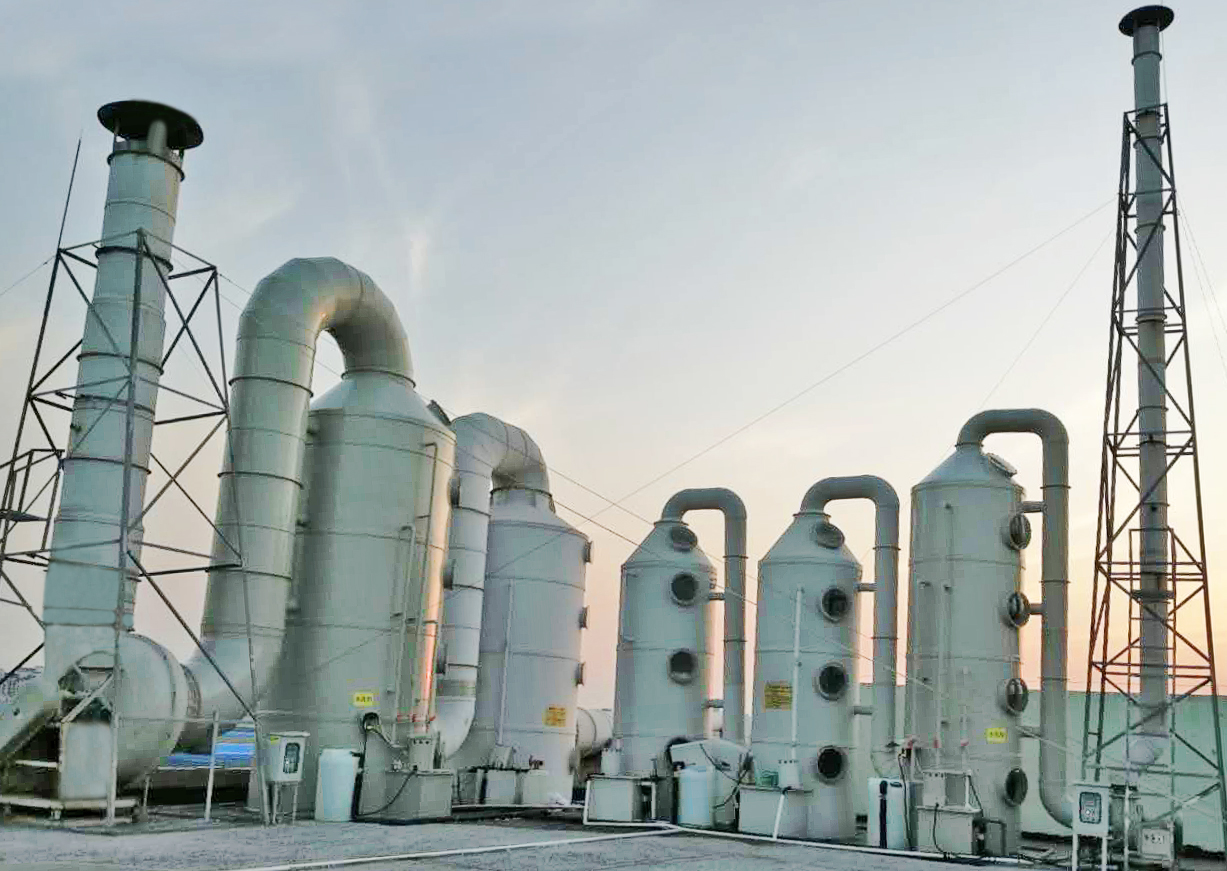

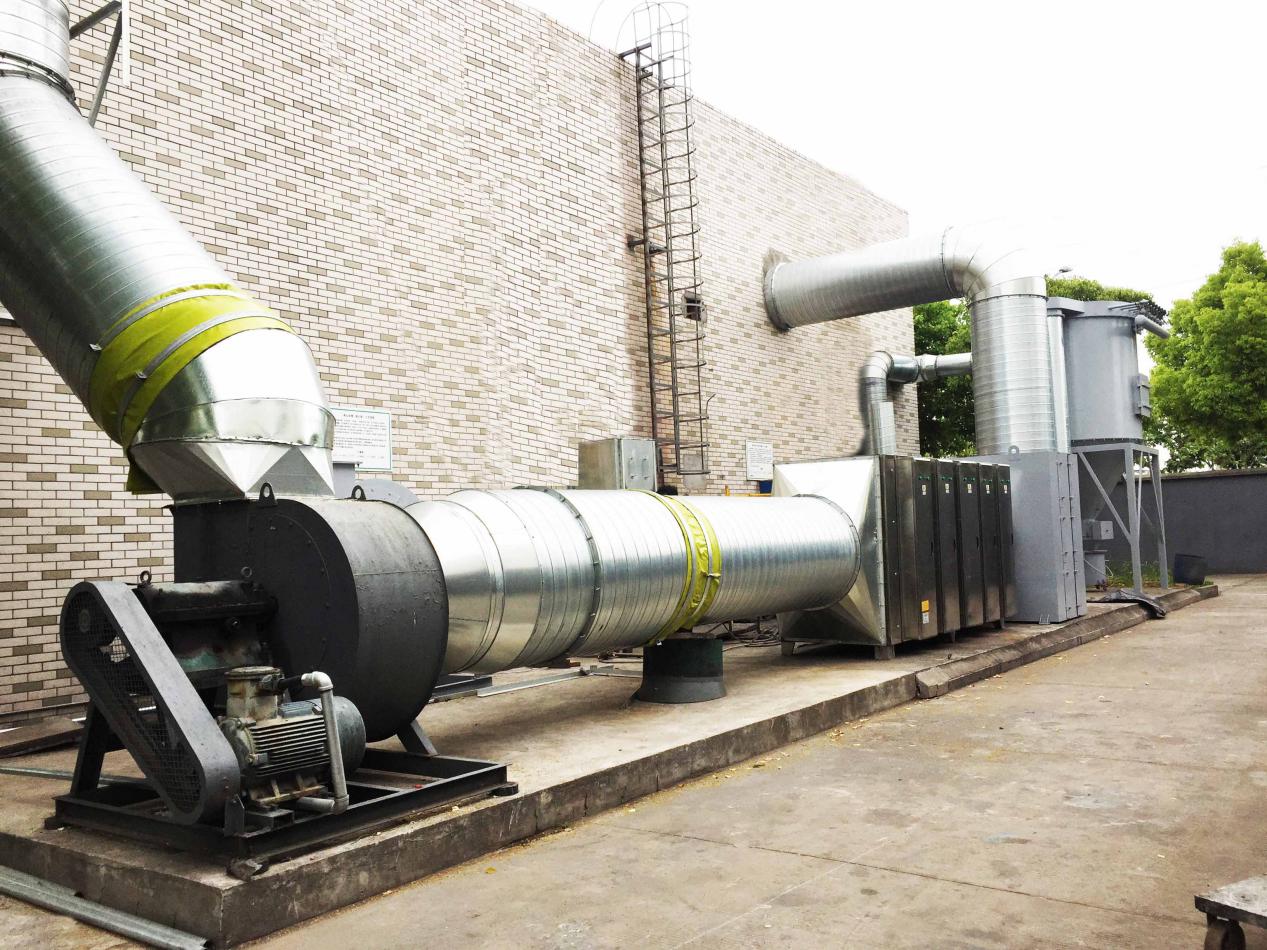

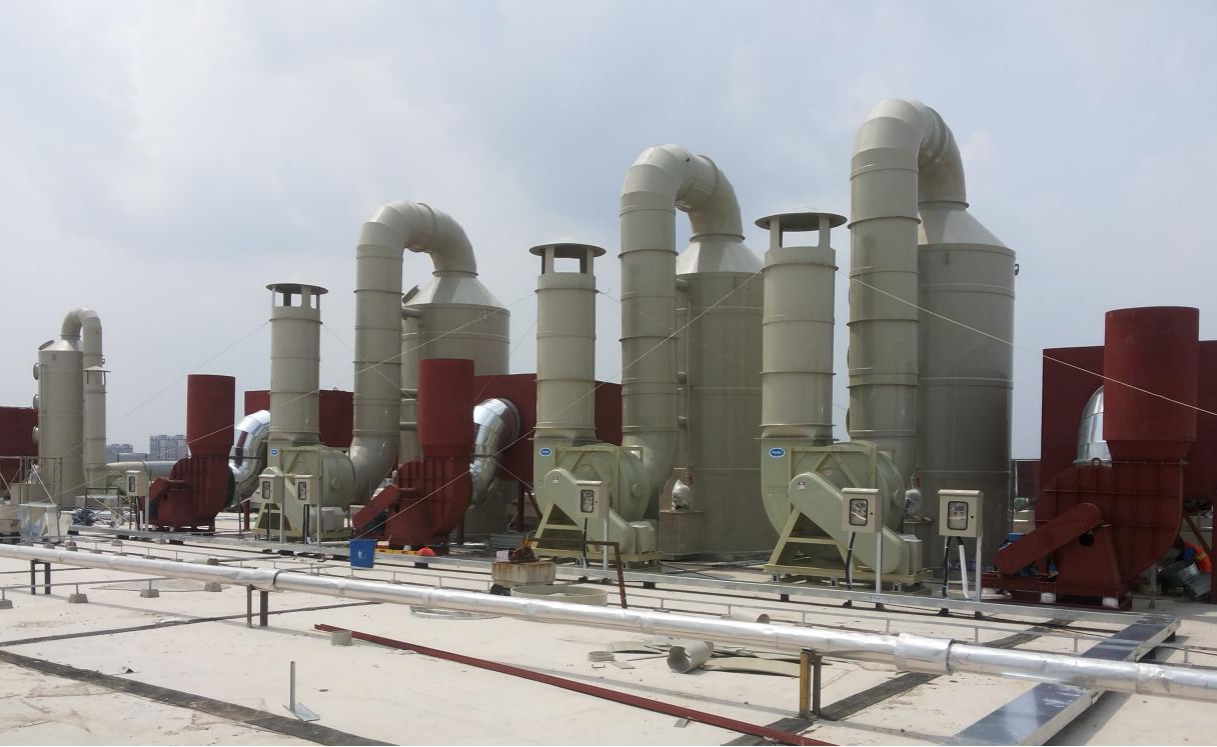

    图1 扬州线路板废气处理设备安装施工现场

    1 扬州线路板废气处理设备安装施工现场





    二、废气处理方案编制依据



      本设计方案不限于以下文献:

    1.《中华人民共和国环境保护法》;

    2.《大气环境质量标准》(GB3095);

    3.《大气污染物综合排放标准》(GB16297-1996);

    4.上海市《大气污染物综合排放标准》(DB31933-2015);

    5.《工业企业设计卫生标准》(GBZ1-2010);

    6.《吸附法工业有机废气治理工程技术规范》(HJ2026-2013);

    7.《环境保护产品技术要求工业废气吸附净化装置》(HJ/T368-2007);

    8.《工业企业厂界环境噪声排放标准》GB-12348-2008;

    9.《建筑隔声与吸声构造》—08J931;

    10.《环境保护产品技术要求通风消声器》--HJ2523-2012;

    11.《环境保护产品技术要求工业废气吸收净化装置》--HJ/T387-2007;

    12.《简明通风设计手册》,建筑工业出版社;

    13.《环保设备材料手册》;

    14.有关国家和环保局要求的设计规范及原则;

    15.其他相关规范和当地相关资料。

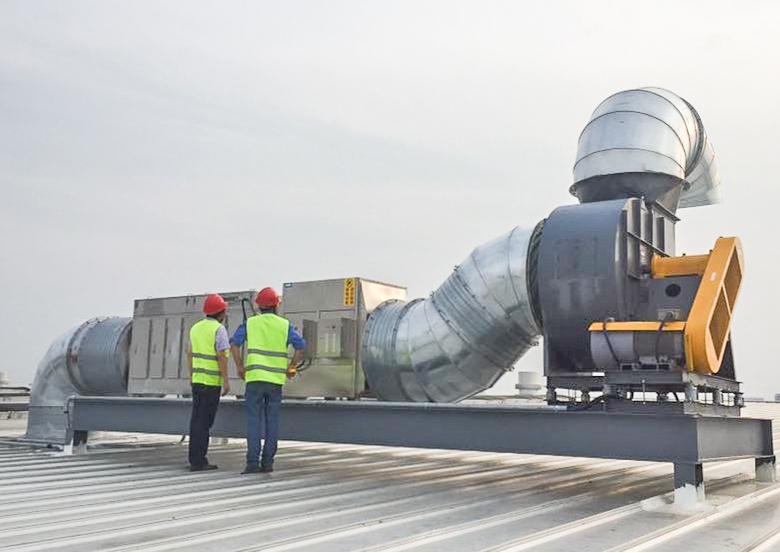

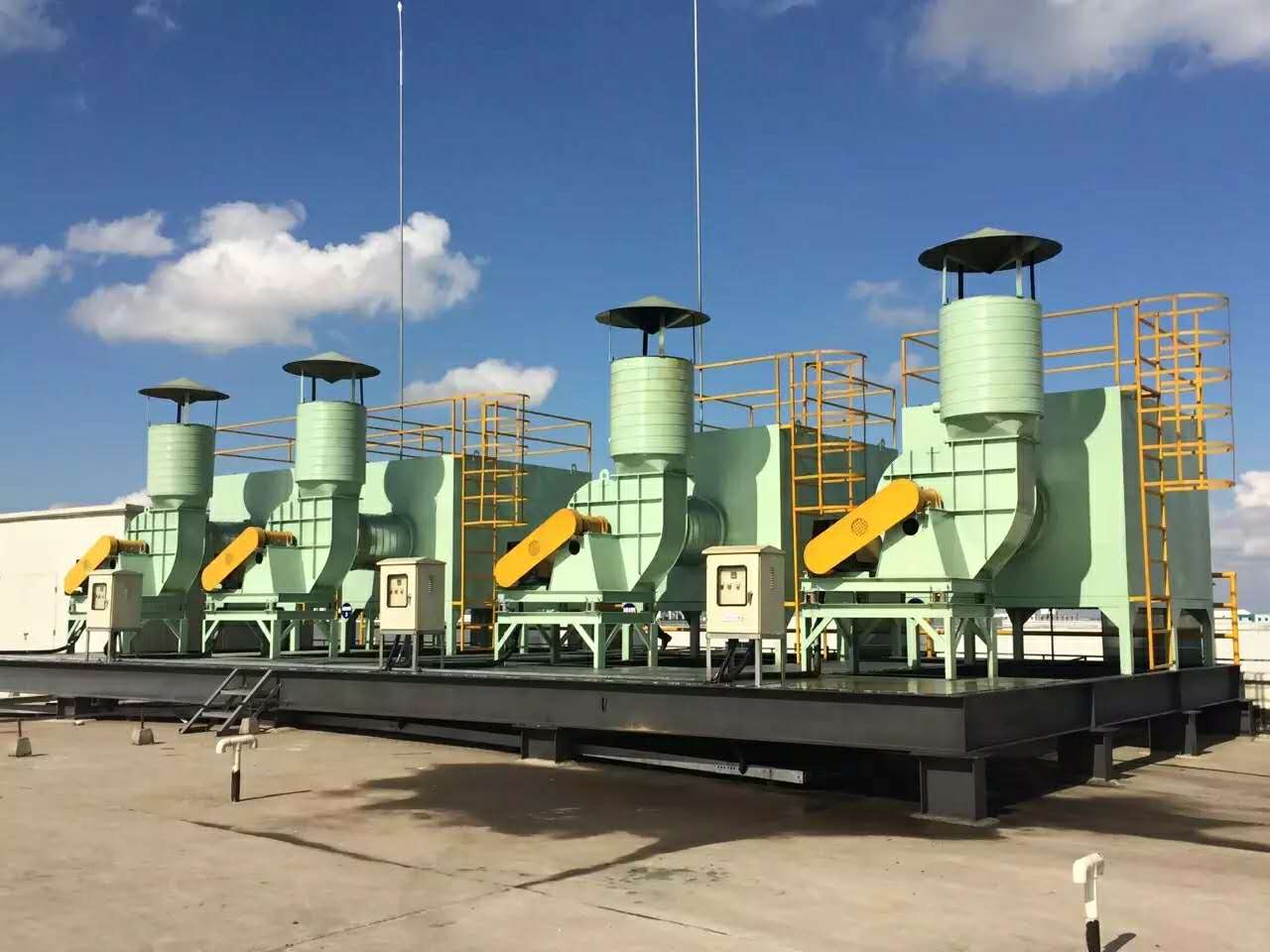

    图2 扬州线路板废气处理设备安装施工现场

    2 扬州线路板废气处理设备安装施工现场





    三、废气处理方案编制原则

    废气及粉尘处理工程根据废气的特点以及项目的实际情况进行设计,符合环保、卫生、节能、可靠、美观的原则。

    1、所选方案工艺可靠、造价合理、运行维护经济。综合考虑现场的实际情况,优先采用低能耗、低运行费用、基建投资省、工期短、占地面积少、操作管理简便的处理工艺。

    2、认真贯彻执行国家关于环境保护的方针政策,遵守国家有关法规、规范、标准,根据环境管理体系要求及规范作为设计指导。

    3、操作维护简便,即在工艺流程与控制方式的设计上,考虑仅需兼管人员即可完成运行。

    4、充分考虑治理过程产生的废渣、废水,避免造成二次污染。

    5、处理站平面和高程布置要求紧凑、合理、美观,实现功能分区,方便运行管理,节省占地。



    四、废气处理方案设计范围

      本废气处理工程包含:

    1. 方案工艺流程的选择和设计及技术要求治理目标; 

    2. 环境治理设备的选型,规格,型号,参数等;制造、安装与售后; 

    3. 工程设备的运输、安装、调试及操作人员的培训;  

    4.系统管路、电器、自控的设计与安装及调试。



    五、废气处理方案排放标准

    1.排放限值

    处理后的废气放执行《电镀污染物排放标准》(GB21900-2008)及上海市《大气污染物综合排放标准 (DB31933-2015)中表1标准。

    序号

    污染物项目

    标准文号

    备 注

    排放浓度(mg/m3

    排气筒高度(h)



    1

    硫酸雾

    GB21900-2008

    30

    15

    排放速率根据排气筒高度计算

    2

    氮氧化物

    GB21900-2008

    200

    15

    排放速率根据排气筒高度计算

    3

    氰化物

    GB21900-2008

    0.5

    25

    排放速率根据排气筒高度计算

    4

    非甲烷总烃

    DB31933-20151

    70

    15

    排放速率根据排气筒高度计算

    5

    甲醛

    DB31933-20151

    5

    15

    排放速率根据排气筒高度计算



    2.车间废气种类

    1)酸废气:主要包括H2SO4 等;

    2)含氰废气:主要为化金线、镍钯金线产生的废气;

    3)非甲烷总烃:烤箱、丝印机、刷版线、DI、曝光机、VRS、AOI、文字喷墨等,在生产过程中会有因有机溶剂挥发而产生的有机废气(以非甲烷总烃计)





    六、废气处理方案风量规划



    1、酸性废气风量规划

    序号

    废气类型

    需求风量(m3/h)

    单套系统风量(m3/h)

    系统数量(套)

    1

    酸性废气

    200000

    50000

    4



    2、含氰废气风量规划

    废气点:化金线,镀金线。

    序号

    废气类型

    设计风量(m3/h)

    1

    含氰废气

    30000



    3、有机废气风量规划

    废气点:烤箱、丝印机、刷版线、DI、曝光机、VRS、AOI、文字喷墨、白光区、压合、贴合等。

    序号

    设备

    设计风量(m3/h)

    1

    有机废气

    30000





    七、废气处理方案系统设计



    (1)酸性、甲醛废气处理工艺流程:两级洗涤塔处理

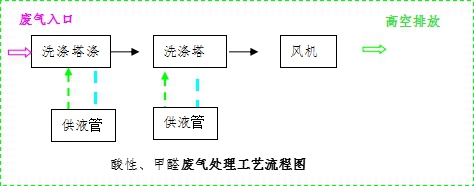

     酸性、甲醛废气处理工艺流程

    酸性废气处理原理



    喷淋洗涤塔采用氢氧化钠(NaOH)溶液作为吸收液来净化酸性气体,酸性气体由离心通风机吸入进风段后向上动、而喷嘴喷出的中和液由上向下喷淋。从二级中喷出的中和液与上升的酸性气体进行气液接触,吸收中和液往下湿淋二级填料层,使从下往升的酸性气体得到气液接触吸收中和.中和液再向下淋一级填料层。再一次获得气液相接触吸收中和作用;同时还增大了一级中填料的湿淋量、从而加大了该填料层的气液比;正因为酸性气体是自下往上升。因此通过第一级填料层的酸性气体浓度高.这样使高浓度的酸性气体曲折地从填料间空隙通过向上升时,与向下流动的中和液接触吸收中和、可使酸性气体通过该填料层后浓度急剧下降,然后再经过一排中和液喷淋,酸性气体与吸收液中和后,浓度再度下降;然后再通过一个填料层和一排中和液喷淋的接触吸收中和、使酸性气体的浓度净化到设计的预定效果,通过防雾层经帽盖而排入大气。



    2)含氰废气处理工艺:三级次氯酸钠处理

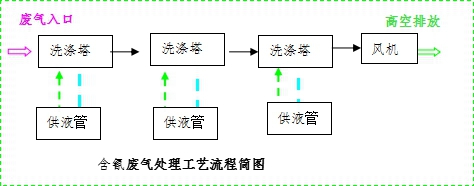

    含氰废气处理工艺流程简图


















    含氰废气处理原理

    含氰废气喷淋塔采用氢氧化钠(NaOH)溶液和次氯酸钠溶液作为吸收液来净化含氰气体,含氰气体由离心通风机吸入进风段后向上动、而喷嘴喷出的中和液由上向下喷淋;从第二级中喷出的中和液与上升的含氰气体进行气液接触,吸收中和液往下湿淋第二级填料层,使从下往升的含氰气体得到气液接触吸收中和;中和液再向下淋第一级填料层。再一次获得气液相接触吸收中和作用;同时还增大了第一级中填料的湿淋量、从而加大了该填料层的气液比。含氰气体是自下往上升,因此通过第一级填料层的含氰气体浓度高,高浓度的含氰气体曲折地从填料间空隙通过向上升时,与向下流动的中和液接触吸收中和、可使含氰气体通过该填料层后浓度急剧下降,再经过一排中和液喷淋,含氰气体与吸收液中和后,浓度再度下降;然后再通过一个填料层和一排中和液喷淋的接触吸收中和,使含氰气体的浓度净化到设计的预定效果,后通过防雾层经帽盖而排入大气。

    第一步,CN-在碱性条件下被NaClO氧化成CNCl, CNCl很快水解成微毒的CNO-,第二步则是继第一步反应之后,用HClO 再将CNO-进一步氧化成N2和CO2,水喷淋产生的废水可循环使用,定期排放,经厂内废水处理设施处理达标后接入污水处理厂进行集中处理。



    3)有机废气处理工艺:过滤+两级活性炭塔

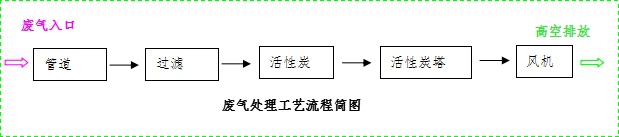

     废气处理工艺流程简图

      有机废气处理原理



    废气通过过滤器过滤掉颗粒物,进入两级活性炭塔;活性炭塔的吸附装置主要由活性炭层和承托层组成;活性炭具有发达的空隙,比表面积大,具有很高的吸附能力;废气经过活性炭吸附层时被吸附在活性炭上,从而达到净化目的。



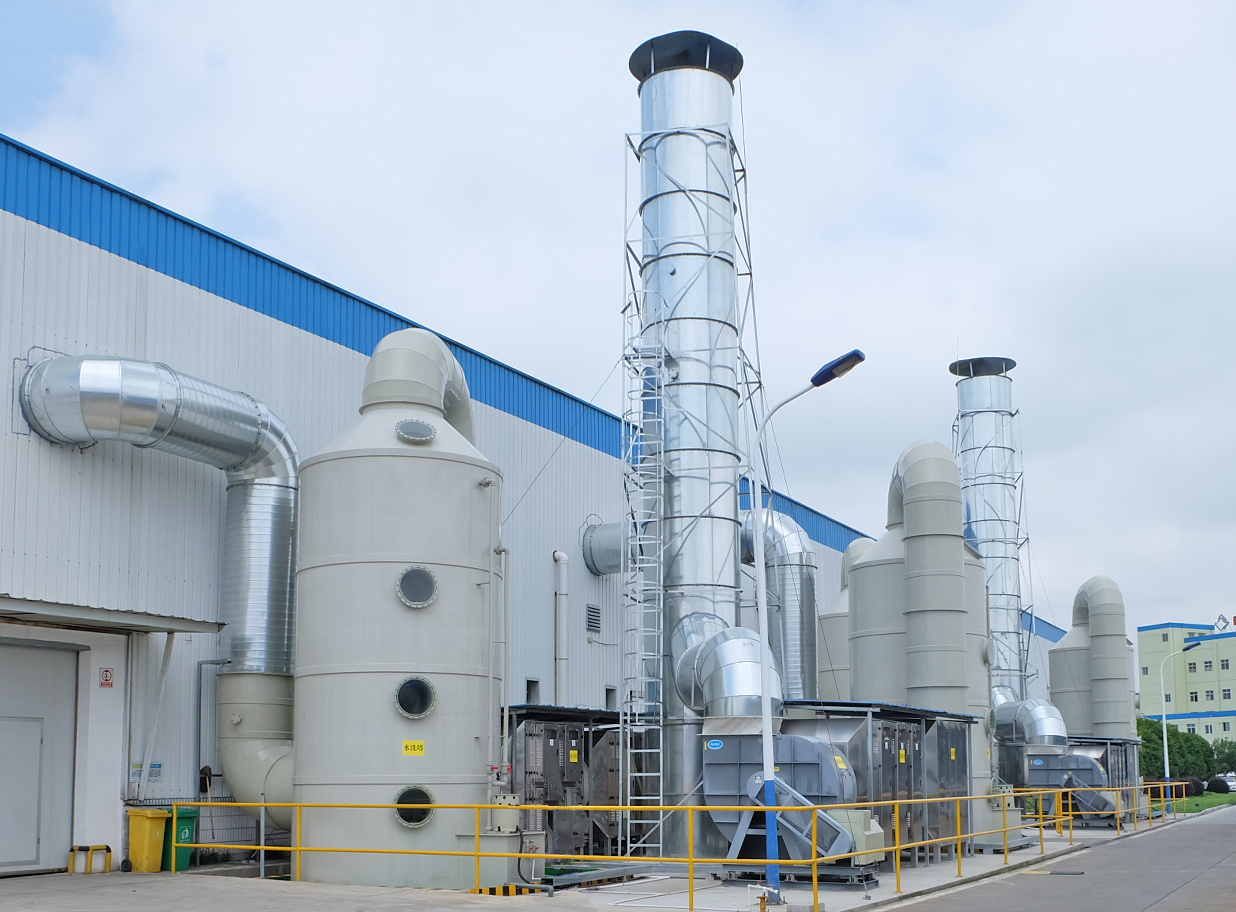

    扬州线路板废气处理设备安装施工现场

    3 扬州线路板废气处理设备安装施工现场
